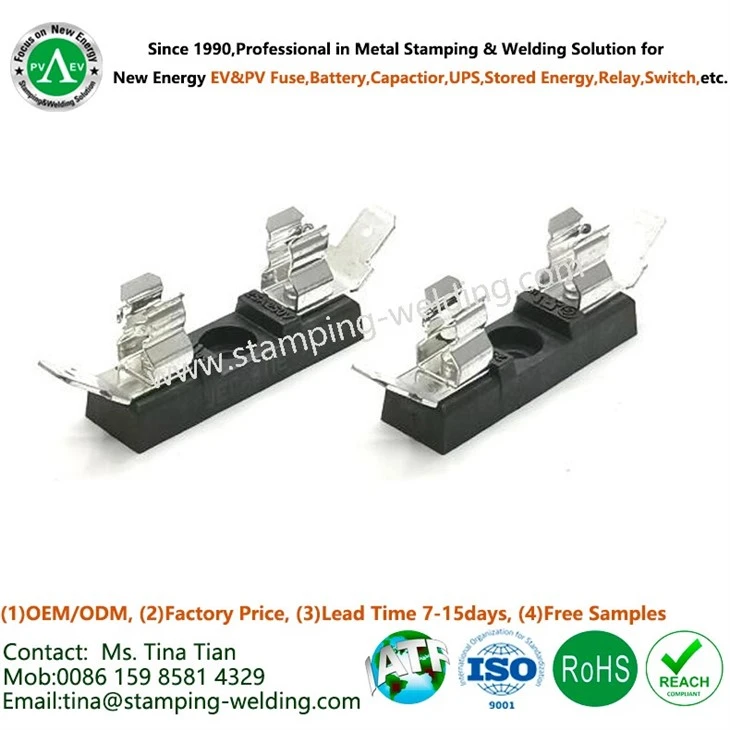

পিসিবি মাউন্ট ফিউজ ক্লিপ

একটি PCB মাউন্ট ফিউজ ক্লিপ হল একটি ডিভাইস যা একটি মুদ্রিত সার্কিট বোর্ডে (PCB) নিরাপদে একটি ফিউজ স্থাপন এবং ধরে রাখতে ব্যবহৃত হয়। ক্লিপটি ফিউজে একটি নির্ভরযোগ্য বৈদ্যুতিক সংযোগ প্রদান করে এবং সহজে ইনস্টলেশন ও ফিউজ অপসারণের সুবিধা দেয়।

PCB মাউন্ট ফিউজ ক্লিপ সাধারণত একটি ধাতু বা প্লাস্টিকের বেস দিয়ে থাকে যার দুটি স্প্রিং-লোড বাহু থাকে যা ফিউজ ধরে রাখতে উপরের দিকে প্রসারিত হয়। বাহুগুলিকে ফিউজের পাশে চাপ দেওয়ার জন্য ডিজাইন করা হয়েছে যাতে এটি নিরাপদে ধরে রাখা যায়, পাশাপাশি একটি নির্ভরযোগ্য বৈদ্যুতিক সংযোগ প্রদান করে। ক্লিপটির ভিত্তিটি একটি PCB-তে মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং সার্কিটে বৈদ্যুতিক সংযোগের সুবিধার্থে সোল্ডার প্যাড বা অন্যান্য সংযোগকারী অন্তর্ভুক্ত থাকতে পারে।

PCB মাউন্ট ফিউজ ক্লিপগুলি বিভিন্ন ধরণের ফিউজ এবং মাউন্ট করার প্রয়োজনীয়তা মিটমাট করার জন্য বিভিন্ন আকার এবং কনফিগারেশনে উপলব্ধ। এগুলিতে অতিরিক্ত সুবিধা এবং নিরাপত্তার জন্য নির্দেশক আলো বা সংযোগ বিচ্ছিন্ন সুইচের মতো বৈশিষ্ট্যগুলিও অন্তর্ভুক্ত থাকতে পারে।

একটি PCB মাউন্ট ফিউজ ক্লিপ নির্বাচন করার সময়, সিস্টেমের ভোল্টেজ এবং বর্তমান রেটিং, ব্যবহার করা ফিউজের আকার এবং ধরন এবং মাউন্ট করার পদ্ধতি এবং অবস্থানের মতো বিষয়গুলি বিবেচনা করা গুরুত্বপূর্ণ। এটি নিশ্চিত করাও গুরুত্বপূর্ণ যে ক্লিপটি সিস্টেমের অন্যান্য উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ এবং যে কোনও প্রযোজ্য সুরক্ষা এবং নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করে৷

পিসিবি মাউন্ট ফিউজ ক্লিপগুলির জন্য উত্পাদন প্রক্রিয়াটি বেশ কয়েকটি ধাপ জড়িত। এখানে সাধারণ প্রক্রিয়াটির একটি সাধারণ ওভারভিউ রয়েছে:

1. উপাদান নির্বাচন: ফিউজ ক্লিপের জন্য উপযুক্ত উপকরণ নির্বাচনের মাধ্যমে উত্পাদন প্রক্রিয়া শুরু হয়। ব্যবহৃত সাধারণ উপকরণগুলির মধ্যে রয়েছে পরিচিতির জন্য তামা বা পিতলের মতো পরিবাহী ধাতু এবং ভিত্তির জন্য অন্তরক উপকরণ।

2. মেটাল স্ট্যাম্পিং: ধাতু স্ট্যাম্পিং প্রক্রিয়া ফিউজ ক্লিপের পৃথক উপাদান যেমন পরিচিতি এবং অন্যান্য কাঠামোগত উপাদান তৈরি করতে ব্যবহৃত হয়। মেটাল স্ট্যাম্পিং-এ ধাতুর শীটগুলিকে পছন্দসই আকারে কাটতে, আকৃতি দিতে এবং গঠন করতে ডাই এবং প্রেস ব্যবহার করে।

3. গঠন এবং নমন: ধাতু স্ট্যাম্পিং প্রক্রিয়ার পরে, গঠিত ধাতব উপাদানগুলি পছন্দসই আকার এবং মাত্রা অর্জনের জন্য অতিরিক্ত গঠন এবং নমন ক্রিয়াকলাপগুলির শিকার হয়৷ এতে ধাতুটিকে সঠিকভাবে বাঁকানো এবং আকৃতি দেওয়ার জন্য বিশেষ টুলিং এবং ফিক্সচার ব্যবহার করা জড়িত থাকতে পারে।

4. প্রলেপ বা আবরণ: ফিউজ ক্লিপের ধাতব উপাদানগুলি তাদের বৈদ্যুতিক পরিবাহিতা, ক্ষয় প্রতিরোধ ক্ষমতা এবং সামগ্রিক চেহারা উন্নত করতে প্রলেপ বা আবরণ প্রক্রিয়ার মধ্য দিয়ে যেতে পারে। সাধারণ কলাই বিকল্পগুলির মধ্যে রয়েছে টিন, নিকেল বা সিলভার প্রলেপ।

5. সমাবেশ: পৃথক উপাদান প্রস্তুত হলে, ফিউজ ক্লিপ একত্রিত হয়। এর মধ্যে যোগাযোগগুলিকে বেসের সাথে সারিবদ্ধ করা এবং সংযুক্ত করা, সঠিক বৈদ্যুতিক সংযোগ এবং যান্ত্রিক স্থিতিশীলতা নিশ্চিত করা জড়িত। সমাবেশ ম্যানুয়ালি বা স্বয়ংক্রিয় সমাবেশ সরঞ্জাম ব্যবহার করে করা যেতে পারে।

6. পরীক্ষা: উত্পাদিত ফিউজ ক্লিপগুলি তাদের কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে বিভিন্ন পরীক্ষার মধ্য দিয়ে যায়। এর মধ্যে সঠিক যোগাযোগ প্রতিরোধের যাচাই করার জন্য বৈদ্যুতিক পরীক্ষা এবং সন্নিবেশ এবং অপসারণের প্রক্রিয়া পরীক্ষা করার জন্য যান্ত্রিক পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।

7. প্যাকেজিং: একবার ফিউজ ক্লিপগুলি গুণমানের পরীক্ষায় উত্তীর্ণ হয়ে গেলে, সেগুলি চালানের জন্য প্যাকেজ করা হয়। প্রস্তুতকারকের প্রয়োজনীয়তা এবং নির্দিষ্ট বাজারের চাহিদার উপর নির্ভর করে প্যাকেজিং পরিবর্তিত হতে পারে।


Xআইমেন অ্যাপোলো স্ট্যাম্পিং ওয়েল্ডিং টেকনোলজি কোং%2সি লিমিটেড
Apollo Electronic Components (Xiamen) Co.,Ltd
যোগ করুন: No.2, Chengyi North Road, Jimei Software Park, Jimei District, Xiamen City, Fujian Province, China, 361022
যোগাযোগের তথ্য: শ্রীমতি টিনা তিয়ান (সেলস ম্যানেজার ও টেকনিক্যাল ইঞ্জিনিয়ার)
Mob/Wechat/Whatsapp: প্লাস 86-159 8581 4329
Email: tina@stamping-welding.com
ওয়েব: www.stamping-welding.com , www.china-electronic-components.com

2010 সাল থেকে, EV&PV ফিউজ কন্টাক্ট অ্যান্ড ক্যাপ, ইভি বাসবার, নিউ এনার্জি লিথিয়াম ব্যাটারি অ্যালুমিনিয়াম কেস, ইত্যাদি মেটাল স্ট্যাম্পিং এবং ওয়েল্ডিং সমাধানে পেশাদার।

গরম ট্যাগ: পিসিবি মাউন্ট ফিউজ ক্লিপ, চীন, উত্পাদনকারী, সরবরাহকারী, কারখানা
