তামার বাসবার প্রযুক্তির বিবর্তন: উপাদান উদ্ভাবন এবং পৃষ্ঠের চিকিত্সা দ্বারা চালিত শক্তি সংক্রমণ উদ্ভাবন

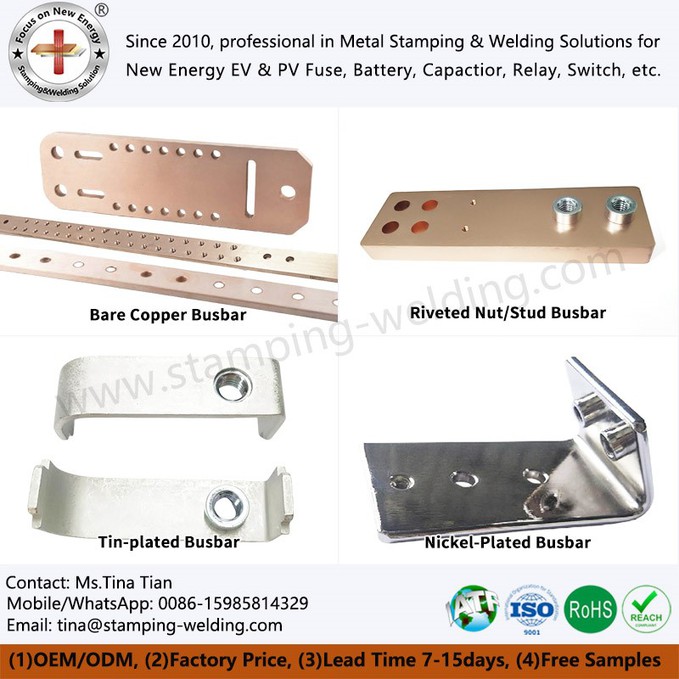

আধুনিক পাওয়ার সিস্টেমগুলিতে, তামা বাসবারগুলি বিদ্যুৎ বিতরণের মূল বাহক এবং তাদের কার্যকারিতা সরাসরি সরঞ্জামের নির্ভরযোগ্যতা এবং শক্তি দক্ষতার উপর প্রভাব ফেলে। এই নিবন্ধটি চারটি বিভাগকে কেন্দ্র করে: বেয়ার কপার বাসবার, রিভেটেড বাদাম কপার বাসবার, টিনড কপার বাসবার এবং নিকেল-ধাতুপট্টাবৃত তামা বাসবার, তাদের উপাদানগুলির বৈশিষ্ট্য বিশ্লেষণ করে, প্রক্রিয়া সুবিধাগুলি এবং প্রয়োগের পরিস্থিতিগুলি, শিল্পের প্রযুক্তিগত বিকাশের প্রবণতা প্রকাশ করে।







বেয়ার কপার বাসবারগুলি টি 2 তামার উপর ভিত্তি করে (99.95%এর চেয়ে বেশি বা সমান বিশুদ্ধতা), ধাতবটির প্রাকৃতিক পরিবাহিতা ধরে রেখে। এর প্রতিরোধ ক্ষমতাটি 0। 017Ω · মিমি/মি হিসাবে কম এবং এর বর্তমান বহন ক্ষমতা অসামান্য। এটি শুকনো এবং পরিষ্কার অভ্যন্তরীণ পরিবেশের জন্য উপযুক্ত যেমন স্যুইচ ক্যাবিনেট এবং ট্রান্সফর্মার অভ্যন্তরীণ সংযোগগুলি। যদিও খালি তামা সহজেই বাতাসে জারণ করা হয়, তবে কম-ভোল্টেজের সম্পূর্ণ সেটগুলিতে বোল্ট আঁট (টর্ক নিয়ন্ত্রণ ± 5%) দ্বারা গঠিত যান্ত্রিক সিলটি অক্সিডাইজিং মিডিয়ামকে আলাদা করতে পারে এবং যোগাযোগের প্রতিরোধের স্থিতিশীল থাকে<100μΩ. Studies have shown that the initial oxide layer (thickness <1μm) can improve the heat dissipation efficiency by 14%, and the radiation heat dissipation accounts for 15%, which has unique advantages in temperature rise control. Typical applications include distribution cabinet busbars and industrial equipment grounding systems, and the cost is 15%-20% lower than that of surface-treated products.





"ফ্রি ওয়েল্ডিং + ফাস্ট অ্যাসেম্বলি" অর্জনের জন্য ঠান্ডা গঠনের প্রক্রিয়াটির মাধ্যমে বাসবারের শেষে বাদামকে রিভেটেড বাদাম কপার বাসবার সংহত করে। এর মূল সুবিধা:

1। স্ট্যান্ডার্ডাইজড ইন্টারফেস (এম 4- এম 12 স্পেসিফিকেশন), সমাবেশের দক্ষতা 40%বৃদ্ধি পেয়েছে;

2. Thread shear strength >80 এমপিএ, একটি কম্পনের পরিবেশে 70% কমে যাওয়া ঝুঁকি হ্রাস;

3। বিভিন্ন ইনস্টলেশন দৃশ্যের সাথে মানিয়ে নিন এবং উল্লম্ব/অনুভূমিক স্থিরকরণ সমর্থন করুন। প্রক্রিয়াটি সিএনসি পাঞ্চিং + হাইড্রোলিক রিভেটিং ব্যবহার করে, ± 0। 1 মিমি এবং আরএর পৃষ্ঠের রুক্ষতা 3.2μm এর চেয়ে কম বা সমান।

এটি মূলত নতুন শক্তি সঞ্চয়স্থান ক্যাবিনেট এবং ডেটা সেন্টার পিডিইউ (পাওয়ার ডিস্ট্রিবিউশন ইউনিট) এ মডুলার এবং দ্রুত স্থাপনার প্রয়োজনীয়তাগুলি পূরণ করতে ব্যবহৃত হয়।





Tin-plated copper busbars use an electrochemical tinning process (tin layer thickness 5-15μm), and the salt spray test is >1000 ঘন্টা। এটি আর্দ্র এবং লবণ স্প্রে পরিবেশের জন্য উপযুক্ত (যেমন উপকূলীয় সাবস্টেশন এবং নতুন শক্তি যানবাহন ব্যাটারি বগি)। টিন স্তরটির অভিন্নতা (সিভি মান<5%) ensures welding consistency, the tinning time is shortened by 30%, and the contact resistance is <50μΩ. Technological breakthroughs include chromium-free passivation treatment (compliant with RoHS 3.0) to avoid electrochemical corrosion.

সাধারণ অ্যাপ্লিকেশন: বৈদ্যুতিক যানবাহন ব্যাটারি মডিউল সংযোগ (-40 ডিগ্রি ~ +85 ডিগ্রি প্রশস্ত তাপমাত্রার পরিসীমা), ফটোভোলটাইক ইনভার্টার বাসবার, বর্তমান বহন ক্ষমতাটি খালি তামা বাসবারের তুলনায় 10% বৃদ্ধি পেয়েছে এবং পরিষেবা জীবন 15 বছরেরও বেশি সময় পর্যন্ত বাড়ানো হয়েছে।

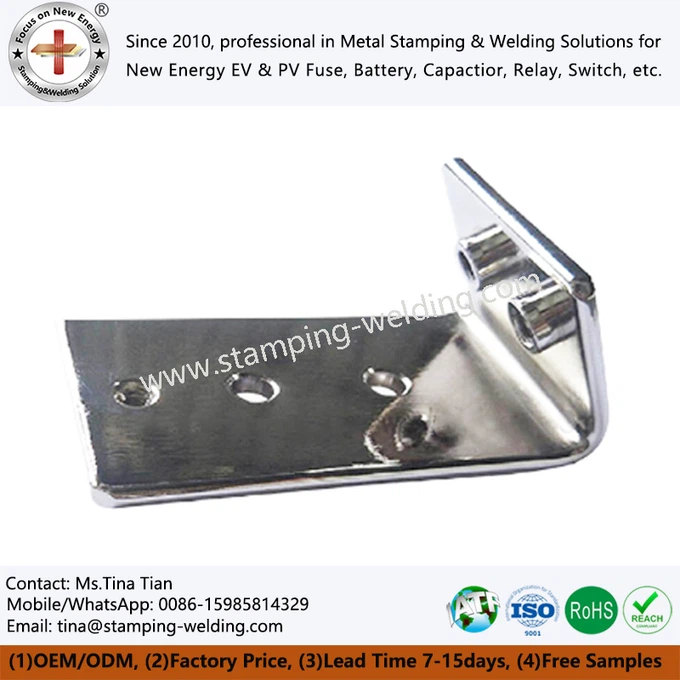

নিকেল-ধাতুপট্টাবৃত তামা বাসবার ইলেক্ট্রোপ্লেটিং নিকেল স্তর (বেধ 8-20 μm) এর মাধ্যমে ট্রিপল পারফরম্যান্সের উন্নতি অর্জন করে:

1। কঠোরতা এইচভি 180 এর চেয়ে বেশি বা সমান, পরিধানের প্রতিরোধের খালি তামার চেয়ে 3 গুণ, স্লাইডিং সংযোগের দৃশ্যের জন্য উপযুক্ত (যেমন ড্রয়ার ক্যাবিনেট সংযোগকারী);

2। উচ্চ-তাপমাত্রা জারণ প্রতিরোধের (300 ডিগ্রির নীচে স্থিতিশীল), উচ্চ-ফ্রিকোয়েন্সি স্যুইচ সরঞ্জামগুলির তাপমাত্রা বৃদ্ধির প্রয়োজনীয়তা পূরণ;

3. Electromagnetic shielding effectiveness> 60dB, adapted to the anti-interference requirements of precision electronic equipment. The bonding strength between the nickel layer and the copper substrate is> 5N/cm, and the salt spray test is>1500 ঘন্টা।



প্রধান অ্যাপ্লিকেশন: রেল ট্রানজিট ট্র্যাকশন সিস্টেম, মহাকাশ শক্তি বিতরণ ডিভাইস এবং পরিধান প্রতিরোধ এবং জারা প্রতিরোধের জন্য কঠোর প্রয়োজনীয়তা সহ শিল্প সরঞ্জাম।











প্রকার	মূল সুবিধা	সাধারণ প্রয়োগের পরিস্থিতি	ব্যয় সহগ*	তাপমাত্রা পরিসীমা (ডিগ্রি)
বেয়ার কপার বাসবার	উচ্চ পরিবাহিতা, স্বল্প ব্যয়	ইনডোর বিতরণ মন্ত্রিসভা, ট্রান্সফর্মার সংযোগ	1.0	-20~+100
Riveted বাদাম তামা বাসবার	দ্রুত সমাবেশ, স্থিতিশীল কাঠামো	এনার্জি স্টোরেজ ক্যাবিনেট, ডেটা সেন্টার পিডিইউ	1.2	-40~+120
টিনযুক্ত তামা বাসবার	জারা-প্রতিরোধী, ওয়েল্ড করা সহজ	নতুন শক্তি যানবাহন, উপকূলীয় সাবস্টেশন	1.5	-50~+150
নিকেল-ধাতুপট্টাবৃত তামা বাসবার	উচ্চ পরিধান প্রতিরোধের, উচ্চ-তাপমাত্রা জারণ প্রতিরোধের	রেল ট্রানজিট, মহাকাশ	2.0	-60~+200



*খালি তামা বাসবার, বিস্তৃত উপাদান এবং প্রক্রিয়া ব্যয়ের উপর ভিত্তি করে
